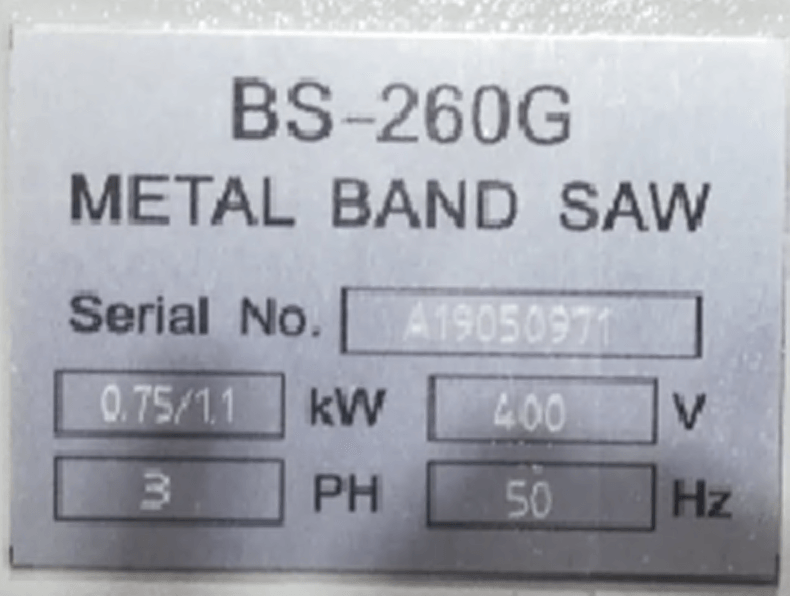

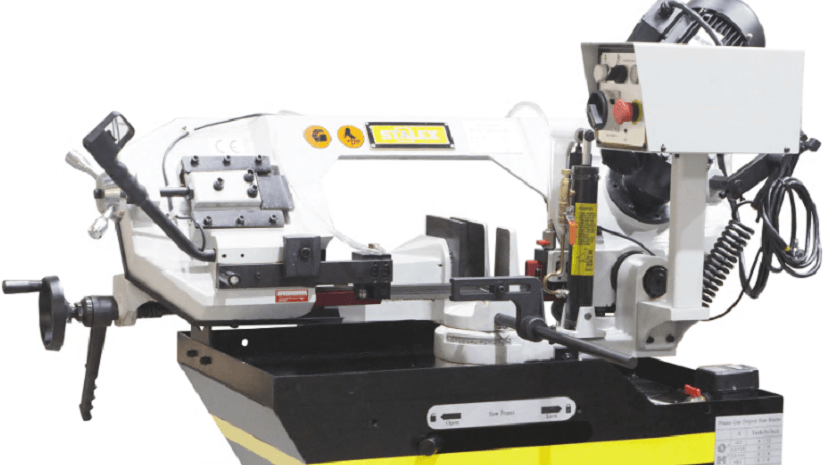

Ленточнопильный станок с гидроразгрузкой Stalex BS-260G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

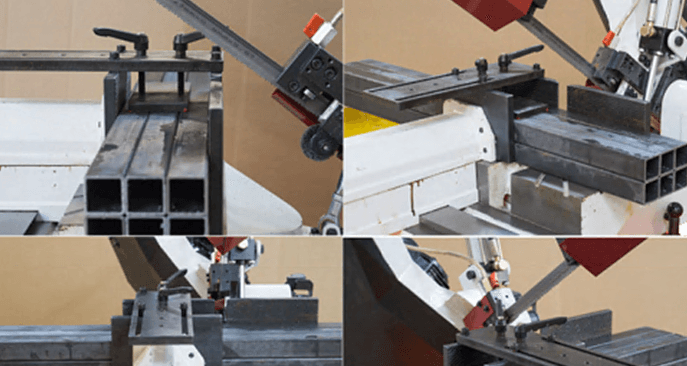

Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

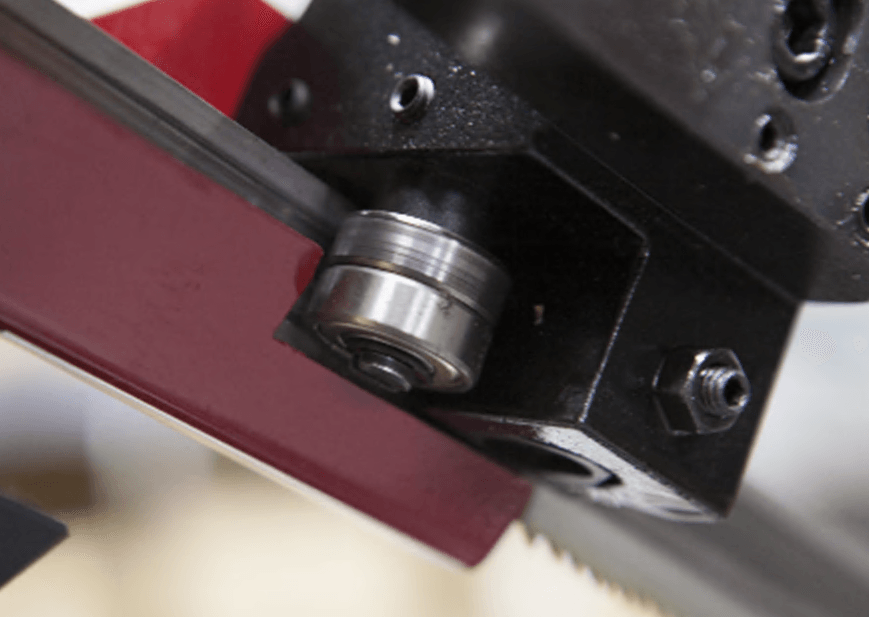

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

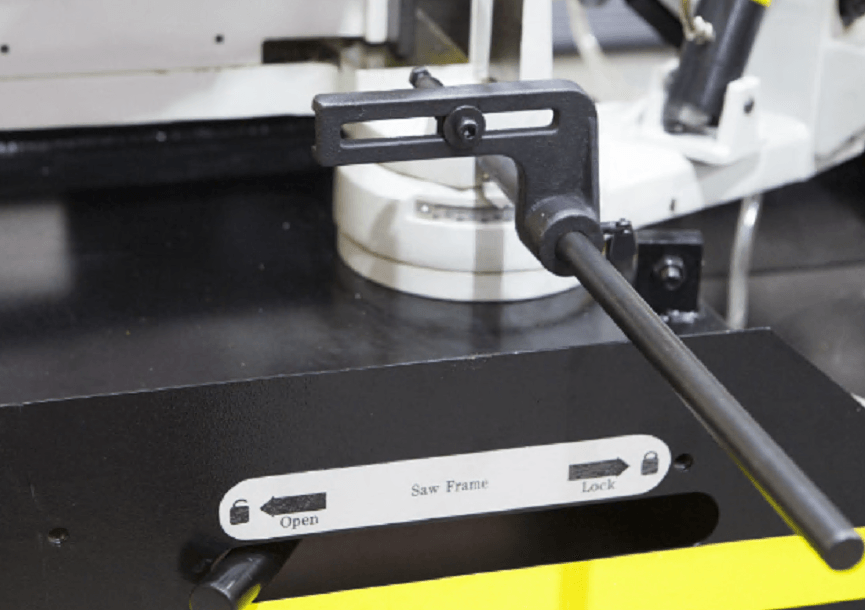

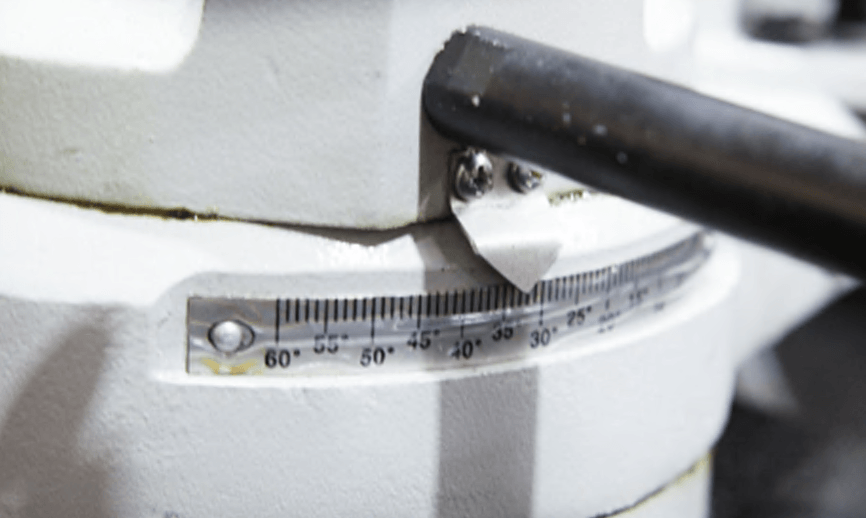

• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания

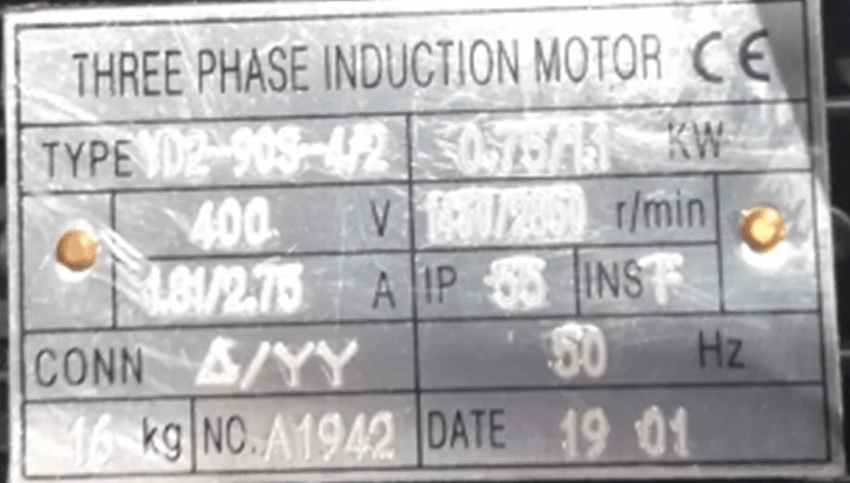

• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

Стандартная комплектация и основные элементы cтанка Stalex BS-260G:

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Поворотный стол с возможность поворота 0°…+45°…+60°

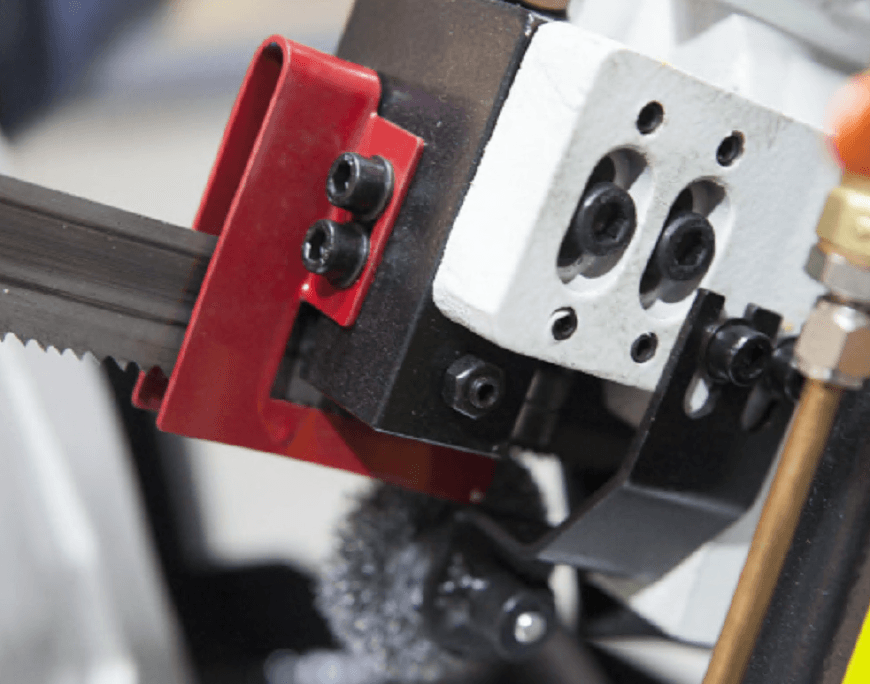

• Подвижные направляющие с твердосплавными пластинками
• Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)

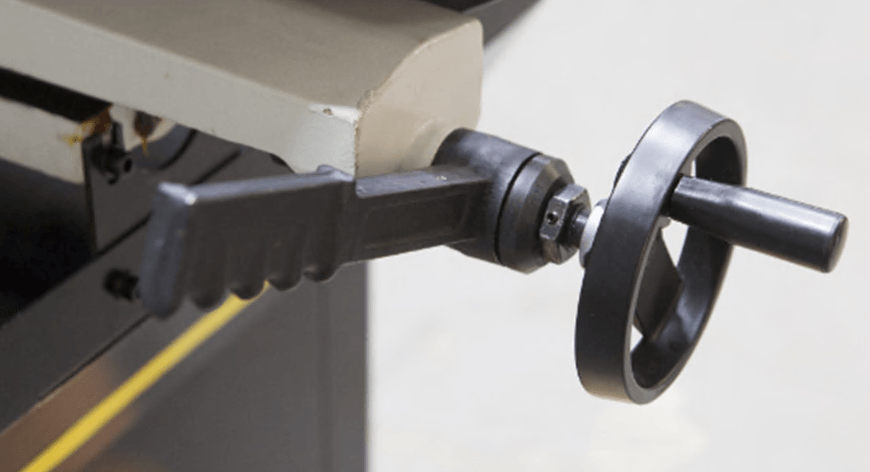

• Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
• Скорость вращения пилы, фиксированная 36,72 м/мин

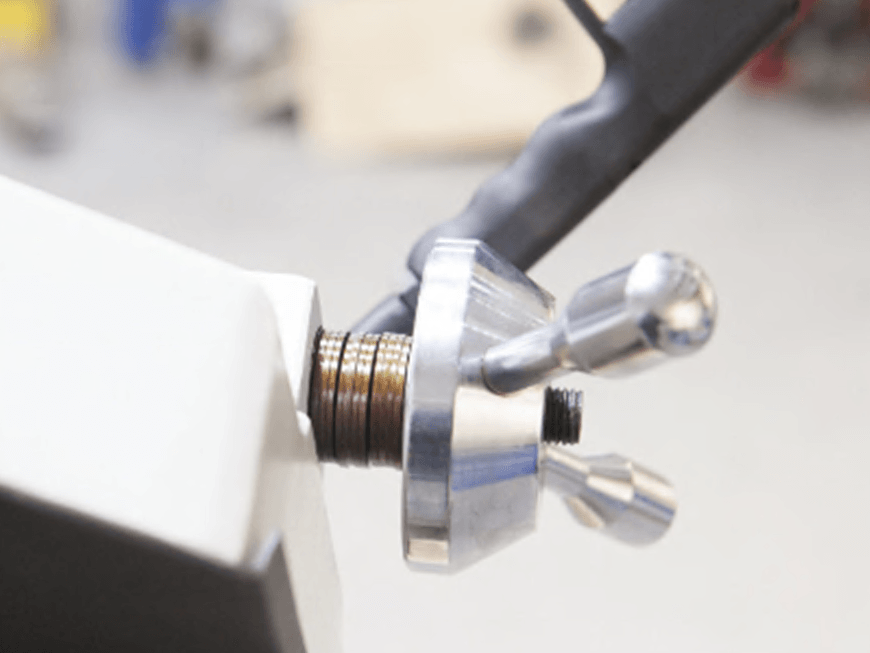

• Ручное натяжение ленты
• Мерный упор 500 мм

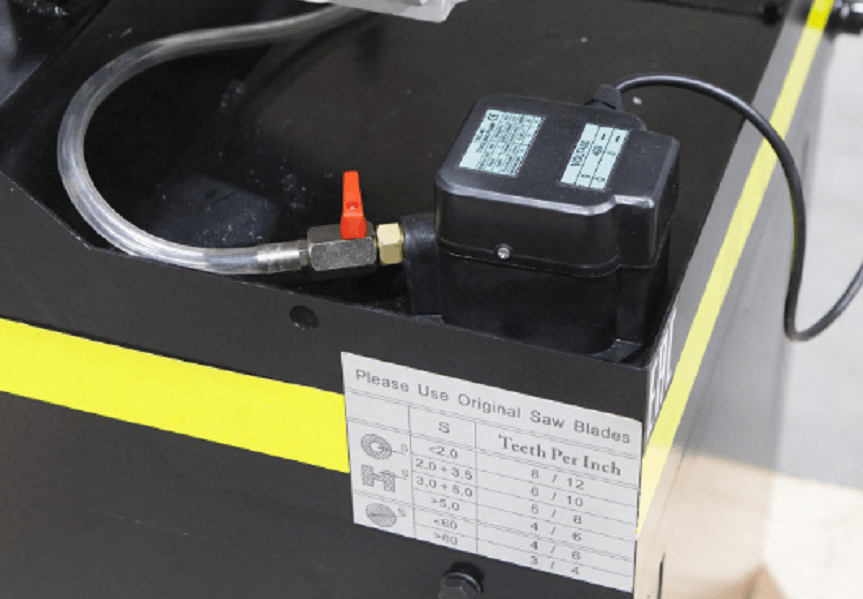

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)

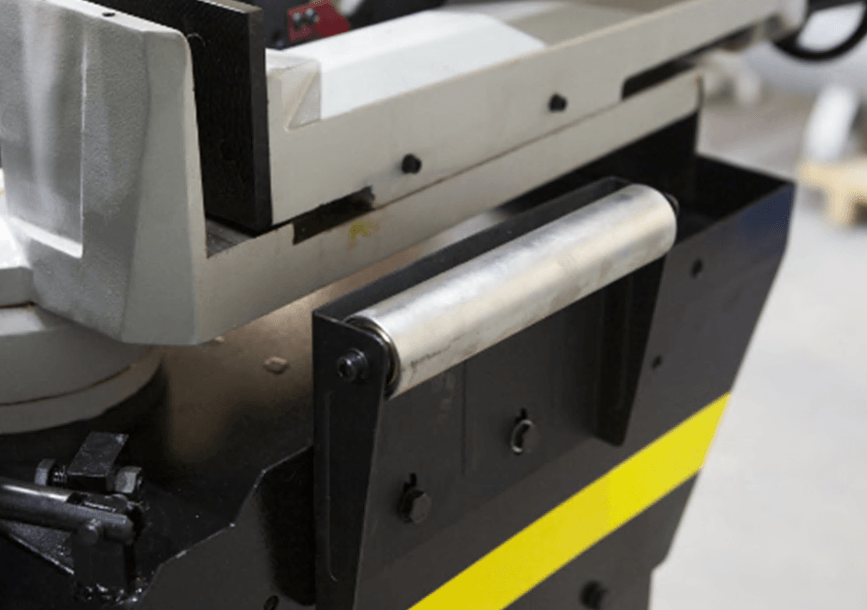

• Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам

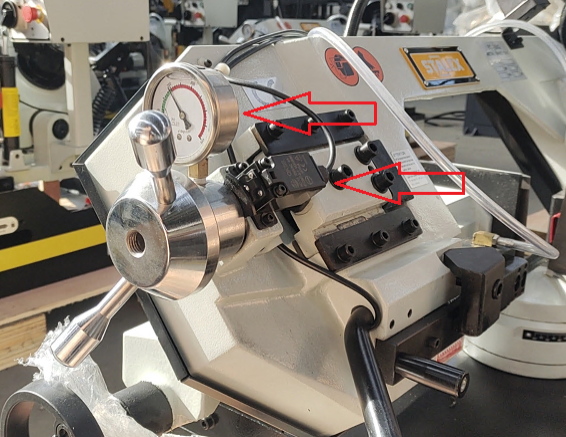

• Датчик контроля натяжения полотна – тензометр
• Датчик остановки станка в случае обрыва полотна

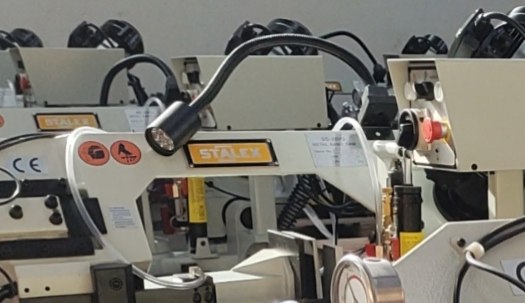

• Лампа освещения
